Campina Grande, situada a 551 metros de altitude sobre o Planalto da Borborema, enfrenta desafios de compactação que variam drasticamente entre as formações de solos residuais maduros e os depósitos coluvionares das encostas. Em uma cidade com mais de 400 mil habitantes, onde a expansão urbana avança sobre terrenos ondulados, a verificação da densidade in situ pelo método do cone de areia torna-se uma etapa incontornável para validar aterros e subleitos. O procedimento, normalizado pela ABNT NBR 7185:2016, determina a massa específica aparente seca do solo diretamente no campo através da escavação de uma cavidade padronizada e preenchimento com areia calibrada de massa específica conhecida. Quando combinado com a umidade obtida pelo método da estufa, o resultado permite comparar o grau de compactação alcançado com o Proctor de laboratório, assegurando que as camadas atendam aos requisitos de projeto.
A precisão do cone de areia em solos residuais do Planalto da Borborema depende diretamente da calibração diária da areia e do controle da umidade ambiente na obra.
Como trabalhamos

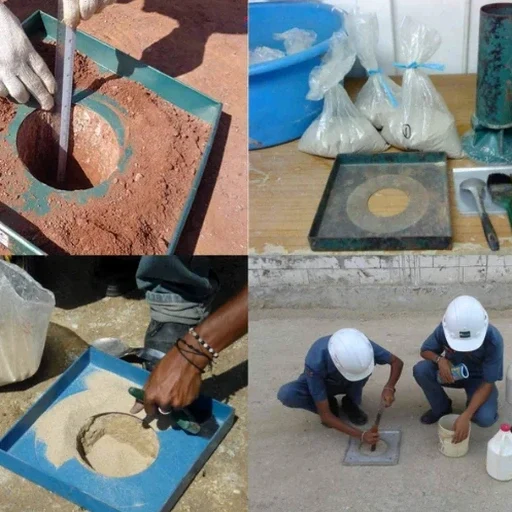

A geologia local de Campina Grande, marcada por extensos mantos de alteração do embasamento cristalino pré-cambriano, produz solos arenosos e areno-siltosos que respondem de maneira distinta à energia de compactação. O cone de areia é particularmente indicado para esses materiais granulares com granulometria máxima de 19 mm, onde outros métodos nucleares perdem precisão devido à heterogeneidade mineralógica dos feldspatos e micas presentes no regolito da Borborema. A execução segue uma sequência rigorosa: nivelamento da superfície com placa de base e ponteira metálica, escavação cuidadosa de cavidade com aproximadamente 15 cm de diâmetro e profundidade igual à espessura da camada compactada, recolhimento integral do solo extraído para determinação da massa e posterior preenchimento com areia de Ottawa padronizada através de funil de latão com válvula de orifício calibrado. O volume da cavidade é calculado pela razão entre a massa de areia consumida e sua massa específica, previamente aferida em laboratório. Em Campina Grande, as variações de umidade higroscópica entre a estação seca e o período chuvoso de maio a julho exigem atenção redobrada na calibração da areia, pois pequenas absorções de água alteram sua densidade aparente e comprometem a acurácia do ensaio.
Contexto geotécnico local
Um erro recorrente em obras de terraplenagem no agreste paraibano é a execução do ensaio de cone de areia com a superfície do aterro mal nivelada ou com vibração residual da compactação, o que provoca desmoronamento parcial das paredes da cavidade e superestimativa do volume — falseando o grau de compactação para baixo. Em solos não saturados típicos de Campina Grande, a perda de umidade durante o transporte da amostra até o laboratório em dias de vento forte do planalto altera a massa de água e distorce o cálculo da massa específica seca. A perfuração executada com ferramentas inadequadas, como colher de pedreiro em vez do cinzel de ponta, gera zonas amolgadas no perímetro da cavidade que incorporam material desagregado à areia de preenchimento. Outro ponto crítico é a contaminação da areia de Ottawa com finos do solo local, que modifica sua massa específica e introduz erros sistemáticos cumulativos ao longo da campanha de ensaios. A recalibração deve ser realizada sempre que houver mudança de lote de areia ou variação significativa na umidade relativa do ar, situação comum nas primeiras horas da manhã em Campina Grande.
Perguntas frequentes
Qual o custo médio de um ensaio de densidade in situ com cone de areia em Campina Grande?
O valor unitário do ensaio de densidade pelo método do cone de areia em Campina Grande situa-se entre R$260 e R$400, dependendo do número de pontos contratados na campanha e da distância de deslocamento da equipe técnica até a obra.
Em que tipos de solo o método do cone de areia não é recomendado?
O método do cone de areia, conforme a ABNT NBR 7185:2016, não é recomendado para solos com partículas de diâmetro superior a 19 mm (pedregulhos grosseiros) nem para solos saturados ou com lençol freático aflorante, pois a água desestabiliza as paredes da cavidade durante a escavação. Nesses casos, recomendam-se métodos alternativos como o cilindro biselado ou o densímetro nuclear.
Com que frequência a areia de Ottawa deve ser calibrada durante uma campanha de ensaios?
A calibração da massa específica da areia de Ottawa deve ser realizada no início de cada jornada de trabalho e repetida a cada 15 ensaios executados ou sempre que houver mudança nas condições ambientais — como variação brusca de umidade relativa do ar, comum nas manhãs de Campina Grande. A recalibração também é obrigatória ao abrir um novo frasco de areia ou ao detectar qualquer contaminação visual por finos do solo.
Qual a diferença entre o método do cone de areia e o densímetro nuclear?
O cone de areia é um método direto e destrutivo que mede a massa específica seca através da escavação de uma cavidade e pesagem do solo extraído, sendo a técnica de referência para aterros granulares. O densímetro nuclear é um método indireto e não destrutivo que utiliza a atenuação de radiação gama para estimar a densidade, oferecendo maior rapidez, mas exigindo calibração específica para cada tipo de solo e licenciamento radiológico junto à CNEN.
Quantos pontos de ensaio são necessários para liberar um aterro de 500 m² em Campina Grande?
A quantidade de pontos de controle de compactação depende da especificação técnica do projeto e da norma de serviço da contratante, mas como referência prática adota-se 1 ensaio a cada 100 m² por camada compactada, o que resultaria em aproximadamente 5 pontos para um aterro de 500 m². O laboratório técnico pode assessorar na definição da malha de amostragem conforme o risco geotécnico da obra.
