Resistividade Elétrica e Sondagem Elétrica Vertical (SEV) em Campina Grande

A 550 metros de altitude no Planalto da Borborema, Campina Grande assenta sobre um complexo embasamento cristalino onde a investigação geofísica revela contrastes que a sondagem mecânica sozinha não alcança. A resistividade elétrica, executada via Sondagem Elétrica Vertical (SEV) com arranjo Schlumberger, permite identificar zonas de fraturamento em rocha, aquíferos fissurados e a profundidade do topo rochoso — informação que nenhuma perfuratriz rotativa consegue antecipar com a mesma cobertura lateral. Em terrenos onde o granito aflora a menos de dois metros e desaparece quinze metros adiante, a SEV entrega um perfil contínuo de variação da resistividade que orienta a locação de furos e a escolha do tipo de fundação antes mesmo de mobilizar equipamento de perfuração. Aplicamos a ABNT NBR 15959 como referência metodológica, ajustando os espaçamentos AB/2 até 200 metros conforme a profundidade-alvo do projeto.

A SEV revela o topo rochoso e zonas de fratura em profundidade sem perfurar — em Campina Grande, sobre granito, isso define a fundação antes do primeiro furo.

Como trabalhamos

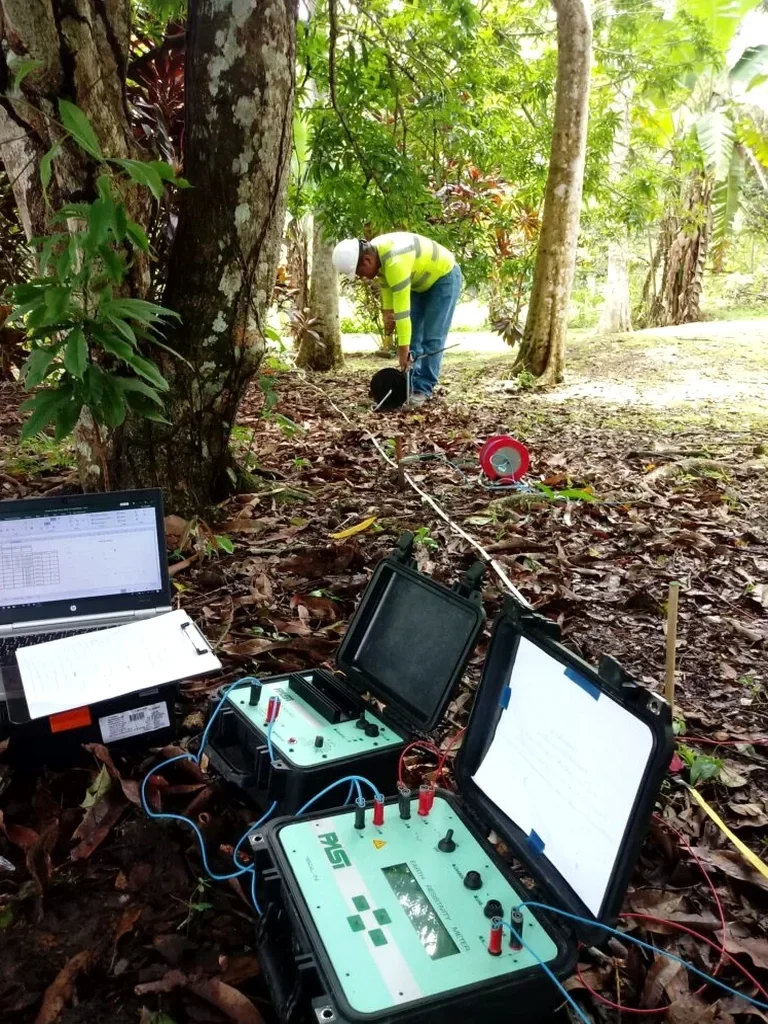

O clima semiúmido de Campina Grande, com estação chuvosa concentrada entre maio e julho prolongando a saturação dos solos residuais, altera drasticamente a resistividade das camadas superficiais — o mesmo perfil que num agosto seco marca 800 Ω·m pode cair para 120 Ω·m em junho, camuflando anomalias de interesse. Por isso calibramos cada campanha SEV com medidas repetidas em horários distintos e correlacionamos com sondagens mecânicas existentes na quadra, geralmente sondagens SPT executadas previamente no lote. O arranjo dipolo-dipolo complementa o Schlumberger quando o cliente precisa de resolução lateral fina para mapear contatos geológicos subverticais, comuns nos diques pegmatíticos que cortam o maciço cristalino da Borborema. Nossa instrumentação utiliza eletrodos de aço inoxidável e cabos blindados com isolação reforçada, eliminando ruído de acoplamento mesmo em linhas próximas a redes de média tensão. A inversão dos dados é feita com software que aplica o método de smoothness-constrained least-squares, gerando seções 2D interpretáveis pelo engenheiro geotécnico.

Contexto geotécnico local

A ABNT NBR 15959 estabelece que campanhas de SEV sem calibração com furo de controle podem induzir erros de interpretação superiores a 30% na profundidade do embasamento. Em Campina Grande, onde o contato solo-rocha é irregular e os solos residuais de granito apresentam matacões flutuantes com resistividades próximas às do maciço são, uma SEV não calibrada confunde bloco com topo rochoso, levando o engenheiro a especificar fundação profunda onde a rocha sã está cinco ou oito metros mais abaixo. A consequência clássica é a re-estaqueamento durante a obra, com custos que multiplicam o orçamento original de fundação. Nosso protocolo exige pelo menos um furo de sondagem mecânica na área de abrangência da SEV, e a inversão dos dados é rodada com vínculo litológico fornecido por esse furo, reduzindo a ambiguidade da solução geofísica.

Dados técnicos

Parâmetro	Valor típico
Arranjo padrão	Schlumberger AB/2 até 200 m
Arranjo complementar	Dipolo-dipolo (resolução lateral)
Profundidade de investigação	10 a 80 m (função do AB/2)
Norma de referência	ABNT NBR 15959
Número de SEVs por campanha	3 a 15 pontos (grade ou linear)
Prazo de relatório	7 dias úteis com seções 2D
Aplicações típicas	Topo rochoso, aquífero fissurado, pluma de contaminante

Serviços técnicos vinculados

Sondagem Elétrica Vertical (SEV) — Arranjo Schlumberger

Perfilagem 1D da resistividade em profundidade num ponto. Ideal para determinar a cota do topo rochoso sob solo residual e identificar aquíferos fissurados no cristalino. Relatório com curva de resistividade aparente, modelo de camadas invertido e seção geofísica interpretada.

Caminhamento Elétrico 2D — Arranjo Dipolo-Dipolo

Seção de resistividade ao longo de uma linha com resolução lateral métrica. Aplicado no mapeamento de contatos geológicos subverticais, detecção de cavidades em rocha e delimitação de plumas de contaminação em zona não saturada. Compatível com extensões de 100 a 400 metros.

Perguntas frequentes

Quanto custa uma campanha de SEV em Campina Grande?

O valor fica entre R$1.510 e R$2.610, dependendo do número de SEVs, da profundidade de investigação (AB/2 máximo) e da necessidade de caminhamento elétrico 2D complementar. Enviamos orçamento detalhado após definir a malha de pontos com o cliente.

A SEV funciona em terreno com rocha aflorante?

Sim, mas requer acoplamento galvânico com gel condutor ou bentonita nos eletrodos, já que a superfície de rocha nua oferece alta resistência de contato. Em Campina Grande, onde o granito aflora em diversos bairros, usamos eletrodos de aço inox com área de contato ampliada e verificamos a resistência de aterramento de cada eletrodo antes da aquisição.

Qual a diferença entre SEV e caminhamento elétrico?

A SEV investiga a variação da resistividade com a profundidade num ponto fixo, abrindo progressivamente os eletrodos de corrente (AB). O caminhamento elétrico mantém o espaçamento fixo e desloca o arranjo ao longo de uma linha, gerando uma seção 2D de resistividade. A SEV responde 'a que profundidade está o topo rochoso'; o caminhamento responde 'onde está o contato lateral entre dois materiais'.

Qual normativa rege o ensaio de resistividade elétrica?

Seguimos a ABNT NBR 15959, que define os procedimentos para ensaio de resistividade elétrica pelo método da eletrorresistividade, incluindo arranjos Schlumberger, Wenner e dipolo-dipolo. O relatório inclui curva de resistividade aparente, modelo de inversão e seção geofísica com escala e legenda conforme a norma.
